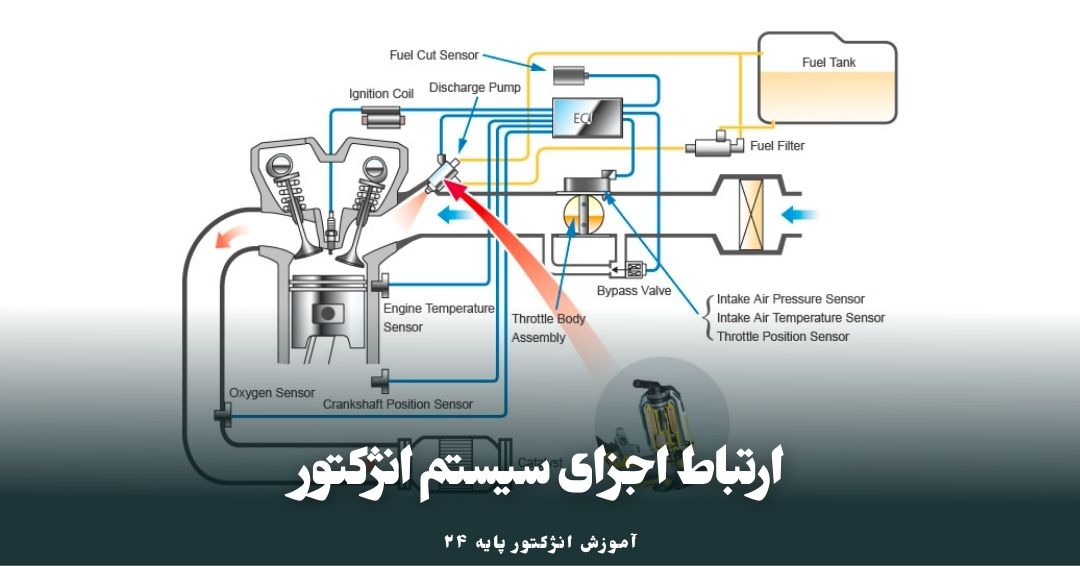

ارتباط اجزای سیستم انژکتور – انژکتور پایه جلسه ۲۴

تمامی اجزای سیستم انژکتور توامان با یکدیگر کار میکنند و همین موضوع تا حدودی تعمیرات را سخت میکند. لذا نیاز است تعمیرکار درک خود را از سیستم انژکتور و چگونگی رابطه اجزا با هم، افزایش دهد.

حال به نمونه هایی از ارتباط بین اجزای سیستم انژکتور می پردازیم.

• همانطور که در ویدیو قبلی نیز گفته شد، مقادیر سنسور مپ و TPS باهم مقایسه میشود. به عنوان مثال در بارگذاری انجین که با باز شدن دریچه گاز نیز مشخص میشود، اگر ECU از سنسور TPS افزایش سیگنال دریافت کند اما از سنسور مپ سیگنالی دریافت نکند متوجه میشود که سنسور مپ مشکل دارد و بلافاصله چراغ چک را روشن میکند و سپس بارگذاری انجین را از روی TPS میخواند. همچنین اگر دستگاه دیاگی به موتور متصل شود کد خطای P0105 را نشان میدهد.
• ای سی یو میتواند از روی مقدار سنسور مپ و مقدار سنسور دمای هوای ورودی، زمان جرقه و پاشش سوخت را انجام دهد.

در این ویدیو قوانین تزریق سوخت به صورت یک جدول نشان داده شده است که توسط این جدول می توانید رابطه بین متغیرها را در سیستم انژکتور مشاهده کنید و دیگر برای تعمیرات مشکلی نداشته باشید.
