علت تفاوت تعداد پایه های سنسور مپ موتورسیکلت!!! – انژکتور پایه جلسه ۲۵

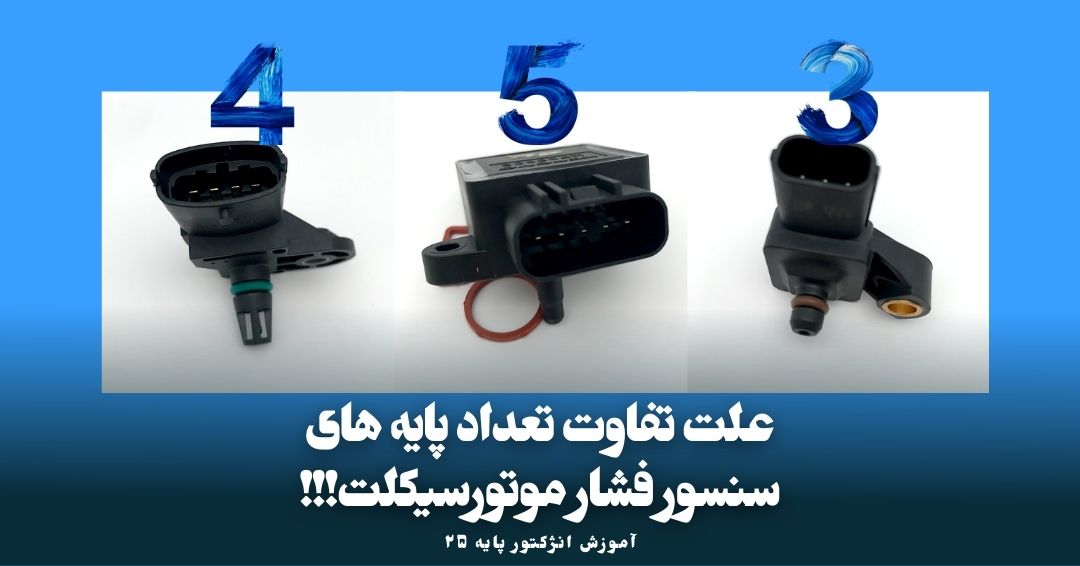

اولین و مهمترین کار در تحلیل سنسور مپ شمردن تعداد پایه های آن است. اساس پایه ها به صورت زیر میباشد:

سنسور مپ سه پایه:
A.
زمین، که منفی است.
B.
ولتاژ خروجی، که متغیر است.
C.
ولتاژ ورودی، +5 ولت میباشد.

سنسور مپ چهار پایه:
A.
زمین، که منفی است.
B.
ولتاژ خروجی، که متغیر است.
C.
ولتاژ ورودی، +5 ولت میباشد.
D.
یکی از پایه های سنسور دمای هوای ورودی (IAT) به پایه چهارم متصل میشود.

در نتیجه اگر سنسور مپ چهار پایه باشد، به آن TMAP گفته میشود.

در برخی موارد سنسور TPS که دارای 3 پایه است با سنسور TMAP همگام شده که در این صورت یک پایه به مجموعه اضافه میشود و به آن سنسور 3in1 گفته شده و مجموعا 5 پایه خواهد داشت:

A.
زمین، که منفی است.
B.
ولتاژ خروجی، که متغیر است.
C.
ولتاژ ورودی، +5 ولت میباشد.
D.
یکی از پایه های سنسور دمای هوای ورودی (IAT) به پایه چهارم متصل میشود.
E.
پایه پنجم، پایه مربوط به سنسور TPS است.

طبق مطالب گفته شده شما میتوانید تنها با نگاه کردن به سنسور، نوع آن را تشخیص دهید.

در ویدیوهای بعدی با ما همراه باشید تا ادامه نکات مهم مربوط به سنسور مپ را فرا گیرید.
