عیب یابی و تست سنسور TPS – انژکتور پایه جلسه ۴۰

عیب یابی سنسور TPS

از متداول‌ترین عیوبی که ممکن است در سنسور TPS ایجاد شود، قطعی یا اتصال کوتاه شدن این سنسور است. همچنین قطع شدن یا اتصال کوتاه شدن مقاومت دو سر سنسور از دیگر عیوب متداول است.
ازآنجایی‌ که ممکن است تمامی ابزارها در برخی از تعمیرگاه‌ها وجود نداشته باشد و همچنین روش آزمون ‌و خطا برای تمامی قطعات مناسب نباشد، لذا بهترین روش برای آگاهی از عیوب سنسور، استفاده از دستگاه تست سنسورها می‌باشد.
مطابق ویدیو بالا آزمایشی توسط دستگاه شبیه‌ ساز انجام شد که نشان می‌دهد با افزایش ولتاژ دستگاه، درصد موقعیت دریچه گاز در دستگاه دیاگ نیز افزایش می باید.

در طی چند جلسه گذشته که به بررسی سنسور TPS پرداختیم، مباحث شبیه‌سازی، سیگنال و اصول کارکرد مربوط به این سنسور به‌تفصیل بیان شد. حال به بررسی سایر موارد از 7 مورد اساسی قطعات می‌پردازیم.

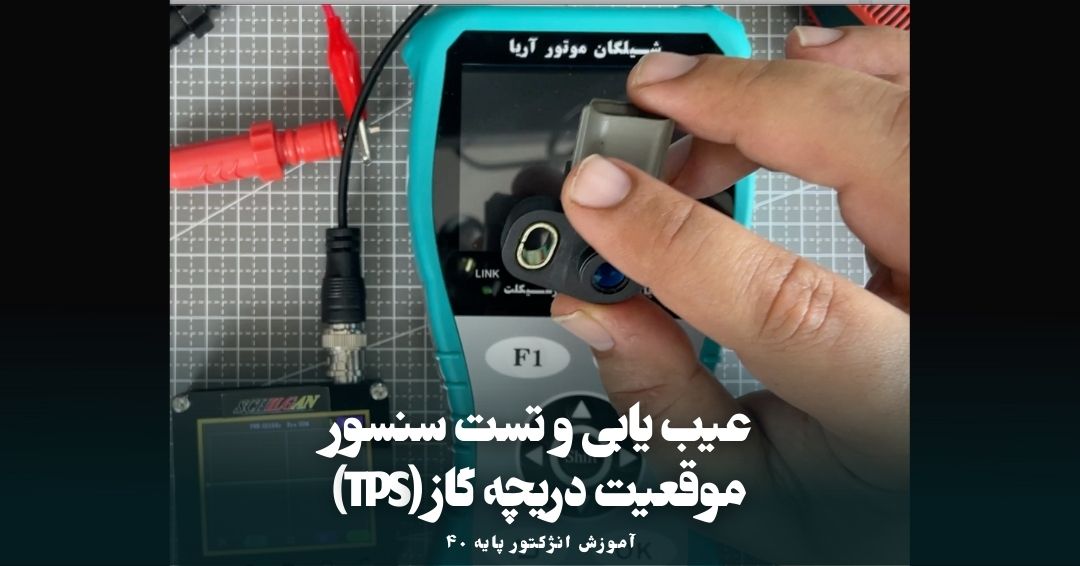

تست سنسور TPS

یکی از بهترین تست‌ها برای این سنسور، تست اهم‌تر است. بدین صورت که می‌توان با اندازه‌گیری مقاومت نهایی دو سر سنسور (دو سر خط سیاه روی کاغذ) و ولتاژ ورودی آن (5 ولت) از سالم بودن قطعه اطمینان پیدا کرد. همچنین می‌توانید این آزمایش را توسط یک اسیلوسکوپ انجام دهید به‌ نحوی ‌که اگر در اسیلوسکوپ به هنگام کم ‌و زیاد کردن دستگیره گاز، پرش مشاهده شد نشان‌ دهنده اتصال کوتاه یا قطعی در مدار سنسور می‌باشد.
استفاده از اسیلوسکوپ داخل ویدئو بسیار کاربردی و مقرون‌به‌صرفه است. زیرا قیمت آن نسبت به دیگر اسیلوسکوپ ها پایین‌تر بوده و گرچه برخی از آیتم‌ها و ویژگی‌های آن حذف شده اما همچنان می‌تواند موثر واقع شود.
شما کاربران گرامی می‌توانید این ابزار را از سایت فروشگاه اینترنتی ایفیکیس موتور خریداری کنید.
